هر آنچه که باید در مورد بلبرینگ های خود روان کننده بدانید (و چرا آنها در وقت و هزینه شما صرفه جویی می کنند

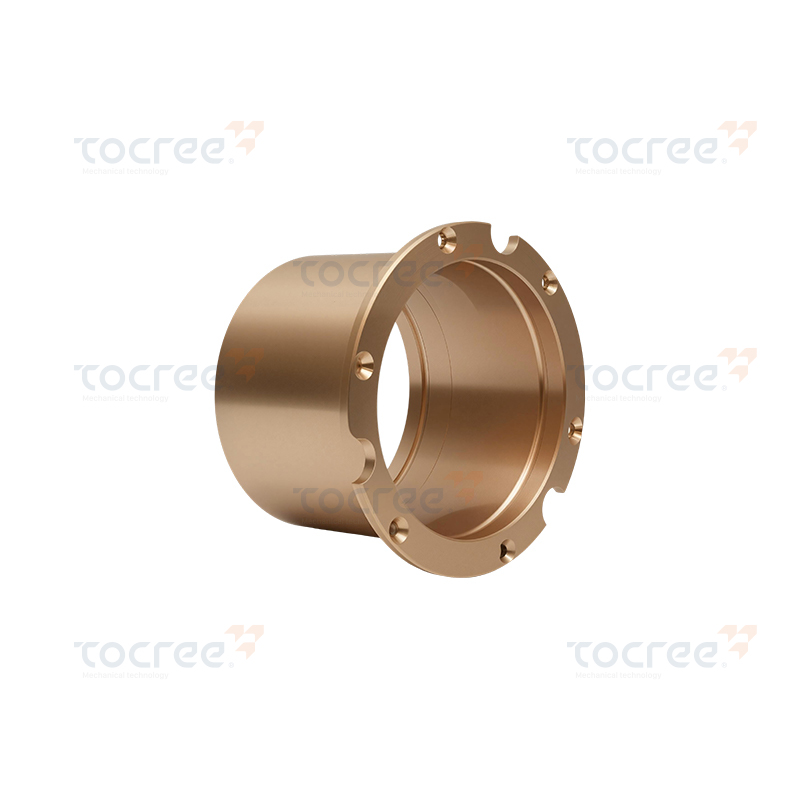

بلبرینگ خود روان کننده چیست و چگونه کار می کند؟

بلبرینگ خود روان کننده نوعی از یاتاقان است که حاوی روان کننده مخصوص به خود است که مستقیماً در مواد یاتاقان تعبیه شده است - بدون نیاز به گریس خارجی، روغن یا برنامه نگهداری. روان کننده به شکل ذرات جامد، ساختارهای متخلخل یا ترکیبات پلیمری ویژه ای قرار می گیرد که در حین کار، یک لایه نازک از روانکاری را روی سطح شفت آزاد می کند. این آزادسازی مداوم و کنترل شده اصطکاک و ساییدگی را در طول عمر کاری بلبرینگ کاهش می دهد.

این مکانیسم از طریق چیزی که مهندسان آن را فناوری «فیلم انتقالی» می نامند کار می کند. با چرخش یا لغزش شفت بر روی سطح یاتاقان، مقادیر ریز روان کننده - معمولاً گرافیت، PTFE (پلی تترا فلوئورواتیلن) ​​یا دی سولفید مولیبدن - به سطح جفت گیری منتقل می شود. این یک لایه محافظ خود پرکننده ایجاد می کند که اصطکاک را حتی تحت بارهای سنگین پایدار پایین نگه می دارد. بر خلاف یاتاقان‌های معمولی روغن‌کاری شده که برای جدا کردن قطعات متحرک به یک لایه مایع متکی هستند، طراحی‌های خود روان‌شونده برای انجام همان کار به شیمی حالت جامد بستگی دارد - اما با نگهداری بسیار کمتر.

این امر آنها را به راه حلی جذاب در کاربردهایی تبدیل می کند که روغن کاری مجدد غیرعملی است، آلودگی ناشی از روغن یا گریس غیرقابل قبول است، یا در شرایطی که تجهیزات باید در شرایط شدید مانند دماهای بالا، خلاء، یا محیط های شیمیایی تهاجمی به طور قابل اعتماد کار کنند.

انواع اصلی بلبرینگ های خود روان کننده

همه بلبرینگ های خود روان کننده به یک شکل ساخته نمی شوند. نوع مناسب به نیاز بار، دمای کار، سرعت و محیط بستگی دارد. در اینجا به تفکیک پرکاربردترین دسته ها اشاره شده است:

بلبرینگ های متخلخل فلزی (سینتر شده).

اینها از پودرهای فلزی فشرده و متخلخل - معمولاً برنز یا آهن - ساخته می شوند که شبکه ای از منافذ به هم پیوسته را پشت سر می گذارند. منافذ از قبل با روغن اشباع شده اند، که وقتی بلبرینگ در حین استفاده گرم می شود، از طریق عمل مویرگی به بیرون تراوش می کند و پس از خنک شدن دوباره به داخل کشیده می شود. این عمل "تنفس" یاتاقان های سینتر شده را برای کاربردهای سبک تا متوسط ​​مانند موتورهای کوچک، فن ها و لوازم خانگی عالی می کند. آنها ارزان، بی صدا هستند و می توانند سال ها بدون هیچ گونه روغن کاری اضافی دوام بیاورند.

بلبرینگ های پلیمری جامد و PTFE

بلبرینگ های خود روان کننده مبتنی بر پلیمر به طور کامل از پلاستیک های مهندسی شده - PTFE، نایلون، استال، یا PEEK - که اغلب با پرکننده های تقویت کننده مانند الیاف شیشه، کربن یا پودر برنز ترکیب می شوند، ساخته می شوند. PTFE به ویژه یکی از کمترین ضرایب اصطکاک را در بین مواد جامد دارد و این بلبرینگ ها را برای محیط های تمیز مانند فرآوری مواد غذایی، ماشین آلات دارویی و تجهیزات پزشکی ایده آل می کند. آنها همچنین کاملاً در برابر خوردگی مقاوم هستند و از نظر الکتریکی نارسانا هستند.

بلبرینگ کامپوزیت (با پشتی فلزی با آستر پلیمری)

یاتاقان‌های خود روان‌شونده کامپوزیتی یک پوسته پشتی فولادی یا برنزی را با یک لایه باند نازک از آستر پلیمری مبتنی بر PTFE یا مشابه ترکیب می‌کنند. پشتی فلزی استحکام ساختاری بالا و اتلاف حرارت عالی را فراهم می کند، در حالی که سطح پلیمری روغن کاری را انجام می دهد. این طرح ترکیبی بارهای بسیار بالاتری را نسبت به یاتاقان های پلیمری خالص تحمل می کند و به طور گسترده در قطعات خودرو (لولا درب، اتصالات تعلیق)، ماشین آلات کشاورزی و تجهیزات ساختمانی استفاده می شود.

بلبرینگ های گرافیتی و کربنی

این یاتاقان ها معمولاً از برنز یا چدن ساخته می شوند که درج های گرافیت مستقیماً به بدنه متصل شده یا ریخته می شوند. گرافیت یک روان کننده جامد عالی است - در دماهای بسیار بالا و در محیط هایی که روغن ها تجزیه یا تبخیر می شوند، خواص خود را حفظ می کند. یاتاقان‌های کربن-گرافیت به‌ویژه در توربین‌های بخار، پمپ‌هایی که سیالات داغ را جابجا می‌کنند و کوره‌های صنعتی که دمای عملیاتی آن‌ها می‌تواند از ۴۰۰ درجه سانتی‌گراد فراتر رود، استفاده می‌شود. آنها همچنین در محیط های مرطوب به خوبی کار می کنند زیرا آب در واقع عملکرد روانکاری گرافیت را بهبود می بخشد.

بلبرینگ های فیلامنت-زخمی و تقویت شده با الیاف

این بلبرینگ‌ها که در کاربردهای سنگین صنعتی و دریایی استفاده می‌شوند، از لایه‌های پارچه بافته شده (اغلب شیشه یا فیبر کربن) آغشته به رزین و PTFE ساخته می‌شوند. آنها ظرفیت بار استثنایی، مقاومت در برابر ضربه را ارائه می دهند و معمولاً در یاتاقان های سکان کشتی، اتصالات انبساط پل و سیلندرهای هیدرولیک یافت می شوند. توانایی آنها در تحمل بارگذاری لبه و ناهماهنگی محور نیز باعث محبوبیت آنها در وسایل نقلیه خارج از بزرگراه و تجهیزات معدن می شود.

چگونه بلبرینگ های خود روان کننده با یاتاقان های معمولی مقایسه می شوند

انتخاب بین یاتاقان‌های خود روان‌شونده و روان‌کاری معمولی شامل معاوضه‌هایی در ابعاد مختلف عملکرد و هزینه است. جدول زیر تفاوت های اصلی را خلاصه می کند:

بلبرینگ های خود روان کننده کجا استفاده می شوند؟

جذابیت یاتاقان های بدون روغن و بدون نیاز به تعمیر و نگهداری، طیف گسترده ای از صنایع را در بر می گیرد. در اینجا برخی از رایج ترین برنامه های کاربردی دنیای واقعی که در آن این بلبرینگ ها می درخشند آورده شده است:

• صنعت خودرو: لولاهای درب، مجموعه پدال‌ها، مکانیسم‌های صندلی، بوش‌های تعلیق و اتصالات فرمان همگی از بلبرینگ‌های ساده خود روان‌شونده بهره می‌برند. انتظار می رود این قطعات در طول عمر خودرو با روغن کاری مجدد صفر دوام بیاورند - دقیقا همان چیزی که بلبرینگ های کامپوزیت و پلیمری ارائه می دهند.
• فرآوری مواد غذایی و آشامیدنی: نوار نقاله ها، میکسرها، ماشین های پرکن و خطوط بسته بندی در کارخانه های مواد غذایی نمی توانند آلودگی روغن یا گریس را تحمل کنند. بلبرینگ های PTFE یا پلیمری سازگار با FDA راه حل استاندارد در اینجا هستند که عملکرد روان و بدون خطر آلودگی محصول را ارائه می دهند.
• هوافضا و دفاع: ماهواره‌ها، محرک‌های هواپیما، ارابه فرود و سطوح کنترلی در معرض شرایط خلاء و نوسانات شدید دمایی هستند که در آن روان‌کننده‌های مایع غیرعملی هستند یا به سادگی تبخیر می‌شوند. بلبرینگ های روان کننده جامد مبتنی بر گرافیت و فیلم خشک به طور گسترده در این کاربردها استفاده می شود.
• ساخت و ساز و تجهیزات سنگین: بیل مکانیکی، بولدوزرها و جرثقیل ها در محیط های گرد و غبار، گل آلود و با شوک زیاد کار می کنند. یاتاقان‌های کامپوزیت سنگین و بوش‌های گرافیتی برنزی این شرایط را به مراتب بهتر از یاتاقان‌های عنصر نورد مهر و موم شده که می‌توانند آلوده یا بیش از حد بارگذاری شوند، مدیریت می‌کنند.
• کاربردهای دریایی: یاتاقان‌های سکان، بوش‌های محور پروانه و سخت‌افزار عرشه زیر آب از یاتاقان‌های خود روان‌شونده با آب یا گرافیت کربنی بهره می‌برند که در برابر خوردگی مقاومت می‌کنند و حتی در هنگام غوطه‌ور شدن به طور موثر کار می‌کنند.
• پمپ ها و شیرها: در کارخانه های شیمیایی، پالایشگاه ها و تولید برق، پمپ ها اغلب سیالات داغ، تهاجمی یا ساینده را کنترل می کنند. بلبرینگ های برنزی یا کربنی متصل به گرافیت بدون نیاز به سیستم روانکاری جداگانه، این سیالات را تحمل می کنند.
• موتورهای کوچک و لوازم خانگی: یاتاقان‌های برنزی متخلخل تقریباً در هر موتور الکتریکی کوچک یافت می‌شوند - از فن‌های خنک‌کننده کامپیوتر گرفته تا پمپ‌های ماشین لباسشویی - زیرا فشرده، بی‌صدا هستند و در طول عمر محصول نیاز به تعمیر و نگهداری ندارند.

عوامل کلیدی عملکردی که قبل از انتخاب باید بدانید

یکی از رایج ترین دلایل خرابی زودرس، انتخاب بلبرینگ خود روان کننده اشتباه برای کاربرد شماست. پارامترهای حیاتی برای ارزیابی عبارتند از:

مقدار PV (فشار × سرعت)

مقدار PV حاصل ضرب بار باربری (بر حسب MPa یا psi) و سرعت سطح شفت (بر حسب متر بر ثانیه یا فوت در دقیقه) است. هر ماده یاتاقان خود روان شونده دارای حداکثر درجه مجاز PV است - بیش از حد باعث گرم شدن بیش از حد یاتاقان و سایش سریع آن می شود. به عنوان مثال، PTFE پر نشده دارای محدودیت PV حدود 0.1 MPa·m/s است، در حالی که یاتاقان های کامپوزیت PTFE با پشت برنز می توانند 0.5 MPa·m/s یا بیشتر را تحمل کنند. همیشه برگه اطلاعات PV سازنده را بررسی کنید و یک فاکتور ایمنی را اعمال کنید.

دمای عملیاتی

یاتاقان‌های پلیمری دارای محدودیت‌های دمایی بالایی هستند - PTFE معمولاً حدود 260 درجه سانتیگراد حداکثر می‌شود، در حالی که PEEK می‌تواند تا 300 درجه سانتیگراد را تحمل کند. بلبرینگ‌های برنزی با گرافیت کربن و گرافیت می‌توانند از دمای 400 درجه سانتی‌گراد فراتر بروند. در نظر گرفتن عملکرد دمای پایین نیز به همان اندازه مهم است: در محیط های سرد، برخی از پلیمرها شکننده می شوند که می تواند منجر به ترک خوردگی تحت بار شود. هنگام تهیه بلبرینگ، حداقل و حداکثر دمای عملیاتی را مشخص کنید.

مواد شفت و پایان سطح

یاتاقان های خود روان کننده به کیفیت سطح شفت حساس هستند به گونه ای که یاتاقان های روغن کاری شده حساس نیستند. یک سطح شافت ناهموار می تواند به سرعت لایه پلیمری یا روان کننده را ساییده و عمر بلبرینگ را به طور چشمگیری کاهش دهد. اکثر سازندگان برای عملکرد بهینه، زبری سطح شفت را 0.4 تا 0.8 میکرومتر توصیه می کنند. شفت های فولادی سخت شده (HRC 45 یا بالاتر) به شدت بر فولاد نرم یا ضد زنگ ترجیح داده می شود که می تواند در برابر مواد یاتاقان خاصی ضربه بزند.

ترخیص و تناسب

بر خلاف یاتاقان های عنصر نورد، یاتاقان های خود روان کننده ساده نیاز به فاصله قطری دقیق بین سوراخ و شفت دارند. خیلی سفت است و ممکن است یاتاقان آن را گرفته یا گرمای بیش از حد تولید کند. بیش از حد شل، و لرزش، سر و صدا، و سایش شتاب را دریافت خواهید کرد. فاصله های توصیه شده معمولی از 0.01٪ تا 0.1٪ از قطر شفت بسته به نوع ماده و کاربرد متغیر است - همیشه با دستورالعمل های نصب سازنده مشورت کنید.

اشتباهات رایج هنگام نصب بلبرینگ های خود روان کننده

حتی بهترین بلبرینگ نیز در صورت نصب نادرست زودتر از کار می افتد. مراقب این خطاهای مکرر باشید:

• استفاده از گریس "فقط برای ایمن بودن": افزودن گریس خارجی به یک بلبرینگ بدون نیاز به تعمیر و نگهداری می‌تواند در واقع آلاینده‌ها را جذب کند و در برخی موارد، آسترهای پلیمری را متورم کند یا روان‌کننده جاسازی شده را بشویید. بلبرینگ های خود روان کننده برای خشک شدن طراحی شده اند - به مهندسی اعتماد کنید.
• فشار دادن با نیروی زیاد: یاتاقان‌های پلیمری و کامپوزیت می‌توانند تحت مونتاژ پرس مناسب ترک بخورند یا تغییر شکل دهند. همیشه از یک ابزار پرس استفاده کنید که نیرو را به طور مساوی در تمام سطح یاتاقان توزیع کند. تکنیک‌های جمع‌شدگی نیتروژن مایع برای مجموعه‌های دقیق به خوبی کار می‌کنند.
• نادیده گرفتن تحمل حفره های مسکن: سوراخ محفظه باید تا حد تحمل صحیح ماشین کاری شود. یک سوراخ بزرگ به یاتاقان اجازه می دهد تا در محفظه بچرخد یا تکان بخورد (معروف به "راه رفتن")، در حالی که سوراخ کوچک ممکن است یاتاقان را خرد کند و فاصله داخلی را به سطوح خطرناک کاهش دهد.
• استفاده از مواد شفت اشتباه: شفت‌های نرم یا شفت‌هایی با سطح ضعیف یکی از دلایل رایج سایش زودرس است. اگر شفت شما برای اجرا در برابر پلیمر خشک مناسب نیست، یک عملیات سطحی مانند آبکاری کروم سخت یا نیتریدینگ را در نظر بگیرید.
• نادیده گرفتن دوره اجرا: برخی از یاتاقان های خود روان کننده - به ویژه انواع کامپوزیت PTFE - برای ایجاد فیلم انتقال نیاز به یک دوره شکست کوتاه دارند. کارکردن با بار کامل بلافاصله می تواند به سطح بلبرینگ قبل از تشکیل کامل لایه محافظ آسیب برساند. در صورت امکان با بارهای کاهش یافته شروع کنید.

چگونه بلبرینگ خود روان کننده مناسب را برای کاربرد خود انتخاب کنید

این رویکرد گام به گام را برای محدود کردن بهترین نوع بلبرینگ دنبال کنید:

• بار و سرعت خود را تعریف کنید: بار یاتاقان را بر حسب نیوتن یا پوند و سرعت سطح محور مورد انتظار را محاسبه کنید. مقدار PV را محاسبه کنید و مواد یاتاقانی را که قادر به تحمل آن نیستند فیلتر کنید.
• محدوده دمایی خود را شناسایی کنید: حداقل و حداکثر دمایی که بلبرینگ در حین کار و ذخیره سازی با آن مواجه می شود را بیابید. این بلافاصله برخی از گزینه های پلیمری را رد می کند و در صورت بالا بودن دما، شما را به سمت گرافیت یا انواع مبتنی بر کربن راهنمایی می کند.
• ارزیابی محیط زیست: آیا بلبرینگ در معرض رطوبت، مواد شیمیایی، گرد و غبار یا تشعشع قرار خواهد گرفت؟ محیط های با درجه غذایی نیاز به مواد مطابق با FDA دارند. محیط های دریایی از بوش های خود روان شونده سازگار با آب استفاده می کنند. کارخانه های شیمیایی ممکن است به PEEK یا سایر پلیمرهای مقاوم در برابر شیمیایی نیاز داشته باشند.
• بررسی نوع حرکت: آیا حرکت، چرخش پیوسته، نوسان است یا لغزش خطی؟ برخی از مواد یاتاقان - به ویژه کامپوزیت های PTFE - در شرایط نوسانی یا سرعت آهسته به جای چرخش مداوم با سرعت بالا، بهترین عملکرد را دارند. بلبرینگ های برنزی زینتر شده برای کاربردهای دوار پیوسته مناسب تر هستند.
• شفت خود را در نظر بگیرید: جنس شفت، سختی و پوشش سطح خود را تأیید کنید. اگر شفت نرم یا زبر است، هنگام مقایسه هزینه کل، هزینه آماده سازی یا درمان شفت را در نظر بگیرید.
• درخواست برگه ها و نمونه های داده مواد: سازندگان معتبر بلبرینگ اطلاعات فنی دقیقی از جمله محدودیت های PV، ضرایب انبساط حرارتی، مقاومت فشاری و نمودارهای سازگاری شیمیایی را ارائه می دهند. قبل از تعهد به تولید انبوه، نمونه های آزمایشی را برای تایید نمونه اولیه درخواست کنید.

مزیت هزینه طولانی مدت بدون تعمیر و نگهداری

هزینه اولیه یاتاقان‌های خود روان‌شونده گاهی بیشتر از بوش‌های برنزی استاندارد یا بلبرینگ‌های ساچمه‌ای است - اما هزینه کل مالکیت با توجه به کار تعمیر و نگهداری، هزینه‌های روان‌کننده، زمان‌های توقف برنامه‌ریزی‌شده و خطر خرابی‌های برنامه‌ریزی نشده بسیار متفاوت به نظر می‌رسد. در محیط‌های تولیدی با حجم بالا یا نصب‌هایی که دسترسی به آن‌ها سخت است، حذف یک بازه زمانی روغن‌کاری مجدد می‌تواند هزینه‌های اصلی بلبرینگ را چندین برابر جبران کند.

یک سیستم نوار نقاله را در نظر بگیرید که در یک کارخانه فرآوری مواد غذایی کار می کند. بلبرینگ های روغن کاری شده معمولی در آن محیط نیاز به بازرسی منظم، روغن کاری مجدد و در نهایت تعویض اجزای آلوده به گریس دارند. یک حادثه آلودگی می تواند منجر به فراخوان کامل محصول شود. تغییر به یاتاقان‌های خود روان‌شونده PTFE بدون نیاز به تعمیر، خطر آلودگی را کاملاً از بین می‌برد و آن یاتاقان را از برنامه تعمیر و نگهداری حذف می‌کند - باعث آزاد شدن زمان مهندسی و جلوگیری از خاموش شدن پرهزینه می‌شود.

در برنامه‌های کاربردی زیرساخت‌های فراساحلی، استخراج معدن یا از راه دور، صرفه‌جویی حتی چشمگیرتر است. هنگامی که هر بازدید تعمیر و نگهداری نیاز به حمل و نقل هلیکوپتر یا ساعت‌ها سفر دارد، حذف الزامات روغن‌کاری از ده‌ها نقطه باربری به صرفه‌جویی عملیاتی بسیار قابل‌توجهی در طول چرخه عمر تجهیزات چند ساله تبدیل می‌شود.

افکار نهایی

بلبرینگ های خود روان کننده از یک راه حل مهندسی طاقچه به یک انتخاب اصلی در ده ها صنعت تبدیل شده اند. فرقی نمی‌کند اجزایی را برای اجاق‌های صنعتی با دمای بالا، خط بسته‌بندی مواد غذایی، لولای خودرو یا مکانیزم ماهواره‌ای مشخص کنید، یک نوع بلبرینگ خود روان‌کننده برای انجام این کار مهندسی شده است - بدون نیاز به گریس‌گن. نکته کلیدی درک پارامترهای فنی است که بر برنامه خاص شما حاکم است و مطابقت آنها با مواد و طراحی مناسب. با در نظر گرفتن این تراز، عملکرد قابل اعتماد و طولانی مدت با بار کلی تعمیر و نگهداری به میزان قابل توجهی کمتر خواهید داشت.
